Ultimativer Leitfaden für Doppelständer-Bandsägemaschinen: Typen, Funktionen und Anwendungen

Einführung in Doppelständer-Bandsägemaschinen

Die moderne Fertigungslandschaft wird ständig von der Notwendigkeit von Geschwindigkeit, Präzision und der Fähigkeit zur Verarbeitung immer härterer und komplexerer Materialien bestimmt. Das Herzstück dieser industriellen Leistungsfähigkeit ist ein wichtiges Gerät: die Doppelsäulen-Bandsägemaschine. Diese beeindruckenden Maschinen sind nicht nur Werkzeuge zum Schneiden von Metall; Sie sind Wunderwerke der Ingenieurskunst, die darauf ausgelegt sind, die anspruchsvollsten Schneidvorgänge mit unerschütterlicher Stabilität und Genauigkeit zu bewältigen. Sie stellen die Spitze der großtechnischen Materialtrenntechnik dar und unterscheiden sich von einfacheren Bandsägemaschinenvarianten durch eine grundsätzlich überlegene architektonische Gestaltung. Die Nachfrage nach größeren Bauteilgrößen und der Einsatz exotischer Materialien, insbesondere in hochintensiven Sektoren, hat die Doppelsäulenkonfiguration zum Goldstandard für die Hochleistungsstoffaufbereitung gemacht.

Definieren Sie kurz Doppelständer-Bandsägemaschinen.

A Doppelsäulenbandsäge wird in erster Linie durch seine strukturelle Konfiguration definiert. Im Gegensatz zu herkömmlichen Sägen oder Einsäulensägen, bei denen der Sägerahmen nur auf einer Seite abgestützt wird, verfügt die Doppelsäulenkonstruktion über zwei robuste, oft vertikale Säulen oder Führungen, die den Sägerahmen stabil stützen und führen, während er sich vertikal oder horizontal durch das Werkstück bewegt. Diese Konfiguration, häufig mit einer robusten Bandsägenkonstruktion mit verstärktem Stahlrahmen, stellt sicher, dass der Schneidmechanismus während des gesamten Hubs parallel und senkrecht zum zu schneidenden Material gehalten wird. Dieses parallele Führungssystem ist das Hauptunterscheidungsmerkmal, da es maximale Unterstützung bietet, Vibrationen minimiert und lineare Genauigkeit gewährleistet, insbesondere beim Umgang mit massiven Materialblöcken oder -bündeln.

Das Grundprinzip jeder Bandsägemaschine ist die Verwendung eines durchgehenden, gezahnten Metallbandes – des Sägeblatts –, das über zwei große Räder läuft und von einem Motor mit hohem Drehmoment angetrieben wird. Diese Klinge ist extrem stark gespannt, sodass sie effizient durch Metall schneiden kann. Allerdings kann der freitragende Sägekopf in einer Standard- oder Einzelsäulenanordnung anfällig für Ablenkungs- oder Verdrehungskräfte sein, wenn er auf den Widerstand großer, harter Materialien trifft. Die Doppelsäulen-Bandsäge beseitigt diese Schwachstelle. Durch die Lagerung des Schneidkopfes auf zwei synchronisierten, präzise gefertigten Säulen wird die gesamte Schneidkraft verteilt und perfekt kontrolliert. Diese strukturelle Integrität ermöglicht es der Maschine, den erforderlichen Druck ohne Abweichungen auszuüben, was ihren Platz in der Kategorie der Hochleistungs-Bandsägengeräte wirklich verdient. Die Präzision, die dieser Dual-Support-Mechanismus bietet, ist für Branchen, in denen Materialintegrität und enge Toleranzen von größter Bedeutung sind, nicht verhandelbar, wodurch sich häufig die erforderliche Bearbeitungszugabe an den geschnittenen Teilen verringert.

Die Entwicklung von einer einfachen Einzelsäulenstruktur zur imposanten Doppelsäulenbandsäge wurde durch die metallurgische Revolution des 20. Jahrhunderts vorangetrieben. Als stärkere und härtere Materialien wie Stähle mit hohem Kohlenstoffgehalt, hitzebeständige Legierungen und Verbundwerkstoffe in Luft- und Raumfahrtqualität aufkamen, wurde der Bedarf an stabilen und leistungsstarken Mitteln zum Vorschneiden immer wichtiger. Frühe Bandsägemaschinenkonstruktionen konnten die Größe und Härte dieser neuen Knüppel einfach nicht bewältigen. Die Stahlrahmen-Bandsäge mit ihrer Doppelsäulenkonstruktion sorgte für die nötige Torsions- und Biegefestigkeit und ermöglichte so einen größeren Arbeitsraum und eine gleichmäßige Schnittgeradheit. Diese Steifigkeit ist so entscheidend, dass die Maßgenauigkeit des geschnittenen Stücks oft direkt mit der strukturellen Stabilität der Maschine zusammenhängt, was die Doppelsäulenkonstruktion zu einer Grundvoraussetzung für eine moderne, qualitätsorientierte Fertigung macht.

Heben Sie ihre Bedeutung für die Schwerzerspanung von Metall hervor.

Die Bedeutung von Doppelständer-Bandsägemaschinen im Bereich der Schwerzerspanung von Metall kann nicht hoch genug eingeschätzt werden. In anspruchsvollen Branchen wie der Luft- und Raumfahrt, der Automobilindustrie, dem Schiffbau, der Energieerzeugung sowie der Herstellung von Werkzeugen und Formen im großen Maßstab werden Komponenten häufig aus hochfesten Legierungen, Spezialwerkzeugstählen und exotischen Materialien wie Titan, Inconel und verschiedenen Superlegierungen auf Nickelbasis geschmiedet oder gegossen. Diese Materialien stellen erhebliche betriebliche Herausforderungen dar: Sie verfügen über eine hohe Streckgrenze, erzeugen beim Schneiden extreme thermische Belastungen und erfordern eine außergewöhnliche, konstante Vorschubkraft und strukturelle Stabilität, um vorzeitigen Klingenverschleiß, Zahnabsplitterungen oder, was am kritischsten ist, ungenaue oder nicht senkrechte Schnitte zu vermeiden.

Genau hier zeichnet sich die Zweiständer-Bandsäge aus. Seine überragende Steifigkeit ermöglicht einen gleichmäßigen Hochdruckvorschub der Klinge in das Werkstück ohne die geringste Spur von Durchbiegung oder Rattern. Diese Schwingungsdämpfungsfähigkeit ist ein enormer Vorteil gegenüber weniger stabilen Konstruktionen. Wenn eine Klinge klappert, verursachen die Aufprallkräfte einen schnellen Mikrobruch der Schneidkante, was zu einem schnellen Abstumpfen, erhöhter Wärmeentwicklung und einer raueren Schnittfläche führt. Durch die Gewährleistung eines gleichmäßigen, stabilen Schnittpfads schneidet die Hochleistungsbandsäge nicht nur schneller, sondern verlängert auch die Lebensdauer der teuren Bimetall- oder Hartmetall-Sägeblätter erheblich.

Das Ergebnis ist ein transformativer Effekt auf Produktionseffizienz und Kosteneffizienz. Die Stabilität ermöglicht optimierte Parameter wie höhere Vorschubgeschwindigkeiten und schnellere Messergeschwindigkeiten, was zu einem schnelleren Durchsatz und einer deutlich verkürzten Verarbeitungszeit führt. Bei großen Metall-Service-Centern und Großserienkomponentenherstellern ist die Fähigkeit, große Barren oder Knüppel schnell und präzise zu schneiden, direkt mit der Rentabilität und den Lieferzeiten verknüpft. Die Investition in eine robuste Industriebandsäge mit Stahlrahmen-Bandsägenkonstruktion und Doppelsäulenkonfiguration führt direkt zu reduziertem Materialabfall, höherer Bauteilqualität und optimierter Logistik. Sie sind die Arbeitspferde, die dafür verantwortlich sind, riesige Rohmaterialbarren und -barren, die mehrere Tonnen wiegen können, in handliche Abschnitte für die anschließende CNC-Bearbeitung, das Schmieden oder die Wärmebehandlung zu zerlegen, was sie zu einem grundlegenden Element der globalen Fertigungslieferkette macht. Ohne die intrinsische Stabilität dieser Maschinen wären die Kosten und die Zeit, die mit der Verarbeitung moderner Hochleistungsmaterialien verbunden sind, unerschwinglich und könnten möglicherweise Innovationen in Sektoren bremsen, die auf diese fortschrittlichen Metallzusammensetzungen angewiesen sind.

Erwähnen Sie die verschiedenen Arten und Anwendungen.

Die erfolgreiche Leistung und die weite Verbreitung der Doppelsäulen-Bandsäge haben zu mehreren unterschiedlichen Kategorien und technologischen Integrationen geführt und das Kernprinzip der Bandsägemaschine an eine Vielzahl spezieller industrieller Anforderungen und Arbeitsabläufe angepasst. Diese Unterscheidungen beziehen sich in erster Linie auf die Ausrichtung des Schnitts und den Grad der Automatisierung, die in das Steuerungssystem der Maschine integriert ist.

Kategorisierung nach Ausrichtung:

Horizontale Doppelsäulenbandsäge: Dies ist die gebräuchlichste und klassischste Konfiguration für eine Doppelsäulen-Bandsäge. Der Sägerahmen wird im Allgemeinen horizontal positioniert und das Sägeblatt fährt nach unten in ein horizontal eingespanntes Werkstück. Dieser Aufbau eignet sich perfekt für Massenschneidvorgänge mit langen Stangen, Rohren, Strukturformen oder massiven rechteckigen und zylindrischen Knüppeln. Durch die horizontale Anordnung kann die Schwerkraft den Schneidvorgang unterstützen, während die Doppelsäulen den erheblichen Vorschubdruck nach unten bewältigen, der für effektive Metallschneidarbeiten mit Bandsägen bei großen Durchmessern erforderlich ist. Sie sind der Standard für Metall-Service-Center und die Vormaterialverarbeitung in nahezu jeder Schwerindustrie.

Vertikale Doppelsäulenbandsäge: Während die vertikale Konfiguration beim geradlinigen Schneiden von Stangenmaterial in großen Mengen weniger üblich ist, ist sie für das Schneiden großer, dicker Platten, Baustahlprofile oder für die Ausführung spezieller Kontur- oder Schlitzschnitte an Werkstücken unverzichtbar. Bei dieser Konstruktion ruht das Werkstück oft stationär auf einem Tisch und die Klingenbaugruppe bewegt sich vertikal entlang der Säulen, um ein präzises Schneiden von Bauteilen zu ermöglichen, bei denen die Materialgröße eine Bewegung verhindert. Sie werden häufig als Vorprozess zum Trennen großer Plattenmaterialien eingesetzt, bevor sie dem Plasma- oder Laserschneiden zugeführt werden.

Kategorisierung nach Automatisierung und Technologie:

Automatische CNC-Doppelsäulenbandsäge: Die Integration von Computer Numerical Control (CNC) hat die Fähigkeiten der Doppelständer-Bandsäge grundlegend verändert. Eine CNC-Bandsäge ermöglicht den vollautomatischen Metallzuschnitt. Der Bediener programmiert die gewünschten Abmessungen, die Schnittreihenfolge und den Materialtyp, und die Maschine verwaltet den gesamten Prozess: Materialindexierung, Klemmung, Schnittparameter und Materialaustrag. Dieser Grad der Automatisierung ist für die Massenproduktion mit hoher Stückzahl, Wiederholungszahlen und Präzisionsserien unerlässlich. Es gewährleistet eine außergewöhnliche Wiederholgenauigkeit und reduziert das Risiko von Bedienerfehlern drastisch, was komplexe verschachtelte Schnitte und eine optimierte Materialnutzung ermöglicht. Die digitale Integration der CNC-Bandsäge ermöglicht die Kommunikation mit Fabrikmanagementsystemen (MES/ERP) und ermöglicht so eine nahtlose Integration in Industrie 4.0-Fertigungsökosysteme.

Hydraulische Doppelsäulenbandsäge: Obwohl fast alle Hochleistungs-Doppelsäulen-Bandsägemaschinen Wenn Sie Hydraulik zum Spannen und Vorschub nutzen, unterstreicht ein besonderer Schwerpunkt auf der hydraulischen Bandsäge die entscheidende Rolle, die diese Technologie spielt. Hydrauliksysteme sind nicht nur für rohe Gewalt da; Sie sind entscheidend für eine gleichmäßige, fein kontrollierte und einstellbare Leistungsabgabe. Diese kontrollierte Leistung ist wichtig, um den unterschiedlichen Widerstand zu bewältigen, der beim Schneiden unterschiedlicher Materialquerschnitte oder beim Übergang zwischen harten und weicheren Materialphasen auftritt. Überlegene hydraulische Dämpfungssysteme sorgen für eine gleichmäßige, ruckfreie Vorschubgeschwindigkeit, die für eine lange Lebensdauer der Klinge und eine hochwertige Schnittoberflächenbearbeitung von entscheidender Bedeutung ist. Eine hochwertige Doppelsäulen-Bandsäge verfügt immer über ein ausgeklügeltes Hydrauliksystem für eine präzise und kontrollierte Kraftanwendung.

Das umfangreiche Anwendungsspektrum der Doppelsäulenbandsäge zeugt von ihrer Zuverlässigkeit und Vielseitigkeit. Es umfasst kritische Prozesse wie die Vorbereitung massiver Turbinenwellen in der Energieerzeugungsindustrie, das Schneiden dicker Stahlrahmen und Panzerplatten für Bau- und Verteidigungsprojekte sowie das Schneiden großer Aluminium- und Spezialstahlprofile für die strengen Anforderungen der Luft- und Raumfahrtindustrie. Darüber hinaus ermöglichen die inhärente Stabilität und Leistung der industriellen Bandsägenkonfiguration im Recycling- und Schrottverarbeitungssektor das schnelle und effiziente Schneiden großer, schwer zu handhabender Komponenten und tragen so erheblich zum Ressourcenmanagement bei. Ihr grundlegendes Design stellt sicher, dass sie nicht nur zum Grobschneiden verwendet werden, sondern auch häufig in Anwendungen eingesetzt werden, bei denen die Qualität und Rechtwinkligkeit der Schnittfläche für nachfolgende hochpräzise Bearbeitungsschritte entscheidend sind, wodurch die Notwendigkeit einer umfangreichen Nachbearbeitung minimiert und die Effizienz nachgelagerter Prozesse maximiert wird. Die Kombination aus starrem Stahlrahmen-Bandsägenaufbau und intelligenter Automatisierung macht die moderne Doppelsäulen-Bandsäge zu einem unverzichtbaren Aktivposten.

Was ist eine Doppelständer-Bandsägemaschine?

Die Doppelsäulen-Bandsäge ist eine spezielle Kategorie von Metall-Bandsägemaschinen, die speziell für die strengen Anforderungen der Verarbeitung großformatiger Materialien mit hoher Dichte in modernen Fertigungsumgebungen entwickelt wurde. Um die fortschrittliche Technik des Doppelsäulendesigns wirklich zu schätzen, muss man zunächst die grundlegende Mechanik der gesamten Bandsägenkategorie verstehen. Diese Maschine stellt einen entscheidenden technologischen Sprung gegenüber herkömmlichen Schneidmethoden dar und bietet beispiellose Stabilität und Präzision, die für die heutigen Materialherausforderungen unerlässlich sind.

Erklären Sie die Kernfunktionalität von Bandsägemaschinen

Im Grunde ist eine Bandsägemaschine ein Schneidgerät, das eine durchgehende, flexible Metallschleife mit Zähnen – das Sägeblatt – verwendet, das eng zwischen zwei oder mehr Rädern gespannt ist. Diese Klinge, die sich in einer kontinuierlichen, linearen Richtung bewegt, führt den Schneidvorgang aus. Die Kernfunktionalität unterscheidet sich von der von Säbelsägen oder Kreissägen und bietet mehrere inhärente Vorteile. Die lineare, kontinuierliche Bewegung der Klinge stellt sicher, dass der Schnitt immer mit einem frischen Satz Zähne erfolgt, was zu einer hocheffizienten Spanabfuhr und einer deutlich reduzierten Wärmeentwicklung pro Zahn führt. Dieser sanfte, gleichmäßige Schnittvorgang ist entscheidend für die Erzielung einer hochwertigen Schnittoberfläche und die Maximierung der Lebensdauer der Klinge, insbesondere beim Umgang mit zähen Legierungen. Die Schnittgeschwindigkeit und die Vorschubgeschwindigkeit sind die beiden Hauptvariablen, die vom Bediener oder dem CNC-Bandsägesystem der Maschine gesteuert werden.

Der grundlegende Prozess für alle Bandsägen besteht darin, das Werkstück in einem robusten Schraubstock zu befestigen und dann das durchgehende Sägeblatt durch das Material zu führen, bis die Trennung erreicht ist. Bei einer industriellen Bandsäge wird die enorme Leistung, die erforderlich ist, um das Sägeblatt mit hoher Geschwindigkeit anzutreiben und die enorme Spannung aufrechtzuerhalten, von einem Hauptmotor mit hohem Drehmoment geliefert. Die Gesamteffizienz des Schneidvorgangs hängt stark von der Präzision der Klingenführungen ab, die verhindern, dass sich die schmale Klinge unter der hohen Schneidlast verdreht oder durchbiegt. Diese Kernfunktion erfordert bei der Anwendung auf Hochleistungsbandsägen einen Mechanismus, der in der Lage ist, enorme dynamische Kräfte zu bewältigen, ohne die geometrische Genauigkeit des Schnitts zu beeinträchtigen. Hier ist die strukturelle Steifigkeit der Doppelsäulenkonfiguration nicht nur vorteilhaft, sondern absolut unverzichtbar. Einer Standard-Einständersäge, die für leichtere Aufgaben konzipiert ist, fehlt einfach die Strukturmasse und die geführte Unterstützung, um beim Auftreffen auf einen großen, massiven Block aus hochfestem Stahl die Rechtwinkligkeit beizubehalten, was häufig zu ungenauen, konischen oder nicht senkrechten Schnitten führt, die eine kostspielige Nachbearbeitung erfordern.

Detaillierte Erläuterung der Doppelsäulenstruktur und ihrer Vorteile

Die Doppelsäulenkonstruktion ist das charakteristische Merkmal und der größte Vorteil der modernen Metallbandsäge für große Lagerbestände. Dieses architektonische Element besteht aus zwei massiven, vertikal oder horizontal ausgerichteten Führungssäulen, die ein stabiles, unverrückbares Gerüst bilden. Entlang dieser beiden Säulen ist der Sägekopf montiert und präzise geführt, der die Antriebs- und Umlenkräder, das Sägeblatt und die Sägeblattführungen trägt. Dieses Konstruktionsprinzip erreicht, was Einsäulensysteme nicht können: eine absolute, konstante Unterstützung des Schneidwerks über den gesamten Schneidhub, unabhängig von der Größe oder Dichte des zu bearbeitenden Materials.

Der Hauptvorteil dieser Doppelsäulen-Bandsägenkonstruktion ist die Eliminierung von Durchbiegung, Verdrehung und Vibration. Bei herkömmlichen Einsäulenkonstruktionen ist der Schneidkopf freitragend, d. h. er ragt von einem einzigen Stützpunkt aus nach außen. Wenn eine hohe Schnittlast ausgeübt wird, möchte sich diese freitragende Struktur natürlich aus der geraden Bahn biegen oder verdrehen. Die Doppelsäulenbandsäge neutralisiert dieses Biegemoment vollständig, indem sie die Reaktionskräfte symmetrisch auf zwei weit auseinander liegende, hochsteife Säulen verteilt. Dadurch kann die Maschine viel höhere Vorschubdrücke und schwerere Sägeblätter nutzen, die für schwere Bandsägearbeiten erforderlich sind, insbesondere bei schwer zu schneidenden Materialien wie Nickellegierungen oder großen Titanbarren.

Die durch die Bandsägenkonstruktion mit Stahlrahmen und die Doppelsäulen gebotene Steifigkeit führt zu mehreren messbaren betrieblichen Vorteilen. Erstens gewährleistet es eine hervorragende Rechtwinkligkeit des Schnitts, was bedeutet, dass die Schnittfläche innerhalb extrem enger Toleranzen rechtwinklig zum Material verläuft, oft besser als 0,002 Zoll pro Zoll Schnitt. Zweitens verlängert die Vibrationsdämpfung die Lebensdauer der Klinge erheblich und reduziert die Kosten und Ausfallzeiten, die mit dem Klingenwechsel verbunden sind. Drittens ermöglicht die verbesserte strukturelle Integrität die Integration anspruchsvoller Automatisierungs- und Steuerungssysteme. Die Vorschubgeschwindigkeit, die von einem präzisen hydraulischen Bandsägesystem gesteuert wird, kann deutlich optimiert werden, da die Maschinenstruktur die resultierenden Kräfte zuverlässig bewältigen kann. Diese Synergie zwischen der starren Struktur und der präzisen Steuerung ermöglicht ein wirklich effizientes automatisches Metallschneiden und macht die CNC-Bandsägenvariante der Doppelständermaschine zur ultimativen Wahl für die präzise Materialaufbereitung in großen Mengen. Die Zuverlässigkeit dieser Struktur unter dauerhafter und hoher Belastung macht die Doppelständer-Bandsäge nach wie vor zum unverzichtbaren Arbeitspferd in Bereichen, in denen eine kontinuierliche und hochpräzise Materialbearbeitung erforderlich ist.

Entdecken Sie die Komponenten und das Funktionsprinzip.

Die betriebliche Exzellenz der Doppelsäulen-Bandsäge ist das Ergebnis ihrer speziellen, integrierten Komponenten, die in synchronisierter Harmonie arbeiten und alle durch die starre Stahlrahmen-Bandsägenstruktur verankert sind. Das Verständnis dieser Komponenten ist der Schlüssel zur Beurteilung der Effizienz der Maschine.

Schlüsselkomponenten:

Sägerahmen/Kopf: Die Hauptbewegungseinheit, getragen von den Doppelsäulen. Es beherbergt das gesamte Blattantriebssystem. Seine Stabilität auf den Säulen ist entscheidend für die Aufrechterhaltung der Schnittgenauigkeit.

Blattantriebssystem: Beinhaltet den Hauptmotor und das Untersetzungsgetriebe, das eine hohe Leistung auf das Antriebsrad überträgt. Die Leistungsabgabe bestimmt dabei die Leistungsfähigkeit der Maschine für schwere Bandsägearbeiten.

Bandräder: Das Antriebsrad und das Leitrad, um das sich die Klinge dreht. Diese Räder müssen perfekt ausbalanciert und ausgerichtet sein, um Vibrationen zu minimieren und einen reibungslosen Sägeblattlauf zu gewährleisten.

Klingenführungen: Kritische Komponenten befinden sich unmittelbar neben dem Schnittbereich. Sie verwenden Hartmetalleinsätze oder Rollenlager, um das Sägeblatt präzise seitlich und vertikal zu stabilisieren, bevor es in das Material eindringt, und stellen so sicher, dass der Schnitt perfekt gerade und senkrecht bleibt. Die ordnungsgemäße Wartung der Klingenführungen ist für die Schnittqualität von entscheidender Bedeutung.

Schraubstock- und Spannsystem: Ein robustes, oft hydraulisch angetriebenes System, das das Werkstück sichert. Bei einer hydraulischen Bandsäge kann der Spanndruck angepasst werden, um Materialbewegungen zu verhindern, ohne weichere Materialien zu verformen. Die Präzision dieses Systems ist entscheidend für die Erzielung wiederholbarer Ergebnisse beim automatischen Metallschneiden.

Materialzuführsystem: Typischerweise ein integraler Bestandteil der CNC-Bandsäge. Dieses System verwendet einen hydraulischen oder servobetriebenen Pendelspannstock, um das Material nach jedem Schnitt präzise vorwärts zu bewegen und so eine hohe Wiederholgenauigkeit bei der Stapelverarbeitung zu gewährleisten. Dies macht die horizontale Bandsägenkonfiguration sehr produktiv.

Kühlmittelsystem: Unverzichtbar für das Wärmemanagement. Es pumpt große Mengen Kühl-/Schmiermittel direkt in die Schneidzone, um die Reibung zu reduzieren, Späne auszuspülen und thermische Schäden an der Klinge und dem Werkstück zu verhindern.

Funktionsprinzip:

Der Prozess wird durch die CNC-Bandsägensteuerung eingeleitet, die den gesamten Schnittzyklus verwaltet. Zunächst wird das Material durch den Pendelspannstock positioniert und durch das hydraulische Bandsägespannsystem fest eingespannt. Nach dem Einspannen beschleunigt der Hauptmotor das Sägeblatt auf die programmierte Geschwindigkeit (SFM), die von der Materialart und den Sägeblatteigenschaften abhängt. Der Kern der Arbeit liegt in der kontrollierten, synchronisierten Abwärtsbewegung des Sägerahmens entlang der beiden Säulen.

Die Doppelsäulenbandsäge nutzt einen feingesteuerten Hydraulikzylinder zur Regulierung der Vorschubgeschwindigkeit. Im Gegensatz zu einer Zufuhr mit konstantem Gewicht ermöglicht das Hydrauliksystem eine sofortige Anpassung des Zufuhrdrucks basierend auf dem Widerstand, auf den die Klinge trifft. Diese Fähigkeit, auf die Klinge zu „hören“ und die Vorschubkraft zu regulieren, ist entscheidend für die Optimierung des Schnitts bei inkonsistenten oder variablen Materialien. Die Steifigkeit der Doppelsäulen-Bandsägenstruktur sorgt dafür, dass die gesamte hydraulische Kraft direkt in die Schnittkraft umgesetzt wird und der präzise Ein- und Austrittswinkel des Sägeblatts erhalten bleibt. Während die Klinge in das Material eindringt, umspült das Kühlmittelsystem den Schnitt und sorgt so für eine schnelle Spanabfuhr und eine optimale Schnitttemperatur. Nach Abschluss des Schnitts hebt das Hydrauliksystem den Sägerahmen schnell an, der Schraubstock löst sich, das Materialvorschubsystem bewegt das Material vorwärts auf die nächste programmierte Länge und der Zyklus wiederholt sich. Diese vollständig integrierte und präzise Bedienung zeichnet die Doppelständer-Bandsäge als erstklassige industrielle Bandsägenlösung für den Schwerzerspanungsprozess von Metall aus.

Arten von Doppelständer-Bandsägemaschinen

Die foundational design of the double column band saw serves as a robust platform for numerous specialized machine configurations. These variations are engineered to meet specific manufacturing demands, primarily concerning the orientation of the workpiece and the level of automation required for the production workflow. While the core principle of dual column band saw support remains constant, the mechanical and electronic integrations define the machine’s optimal application, ranging from high-volume, straight-cut processing to complex, automated operations. Understanding these types is crucial for any operator or procurement specialist seeking the most efficient industrial band saw solution for their particular metal cutting band saw needs.

Horizontale Doppelständer-Bandsägemaschinen

Die horizontal band saw configuration is arguably the most prevalent and recognizable form of the double column band saw in material processing centers worldwide. Its architecture is explicitly designed for the continuous, high-volume sectioning of long, straight raw materials, such as bar stock, tubing, structural beams, and large diameter round or rectangular billets. In this configuration, the workpiece is clamped horizontally, and the saw head, guided by the twin columns, feeds vertically through the material. This orientation is highly effective because it allows the massive weight of the saw head and the cutting forces to be symmetrically applied and precisely controlled, ensuring a perfectly perpendicular cut face.

Die stability inherent in the steel frame band saw construction of the horizontal band saw is critical when performing automatic metal cutting on large, tough pieces. As the blade penetrates a thick cross-section of high-alloy steel, the cutting resistance can be immense. The twin column guides prevent the twisting or deflection that would otherwise compromise the squareness of the cut, which is essential for minimizing downstream machining time. Furthermore, the horizontal design easily integrates with complex material handling systems. In many modern facilities, the machine is coupled with powered roller conveyors, automatic loading decks, and automated scrap removal systems, creating a fully continuous workflow ideal for high-throughput batch cutting. This arrangement is the backbone of metal service centers, forging plants, and major automotive component suppliers where efficiency and cut accuracy are measured across thousands of repetitions. The robust nature of these Heavy-Duty Dual Column Band Saw Machine means they can accommodate extremely wide blades capable of applying high feed pressure, maximizing material removal rates. They represent the optimal balance between brute force cutting power and micron-level guided precision, a necessary combination for serious industrial production.

Vertikale Doppelständer-Bandsägemaschinen

Im Gegensatz zu ihrem horizontalen Gegenstück ist die vertikale Doppelsäulen-Bandsäge für Anwendungen optimiert, bei denen das Material nicht leicht indexiert werden kann oder am besten flach liegend geschnitten werden kann. Diese Art von Doppelsäulenbandsägen verfügt über einen stationären Arbeitstisch, an dem das Material befestigt wird. Der vertikal zwischen den Doppelsäulen montierte Sägekopf bewegt sich dann nach unten oder über die Materialebene. Diese Konfiguration wird häufig zum Schneiden extrem großer oder unhandlicher Materialien wie dicker Metallplatten oder massiver Strukturformen oder zur Durchführung spezifischer Schlitz- oder Kerbvorgänge eingesetzt. Der entscheidende Vorteil hierbei ist die stabile Lage des Materials. Da das Werkstück unbeweglich und großflächig abgestützt bleibt, werden Vibrationen minimiert und die Schnittkräfte werden vom Untergrund aufgenommen.

Während die meisten hochvolumigen automatischen Metallzuschnitte horizontal erfolgen, ist die vertikale Aufstellung in Spezialbereichen unverzichtbar. Beispielsweise im Werkzeug- und Formenbau, wo große, teure Werkzeugstahlblöcke zugeschnitten werden müssen, um Rohlinge herzustellen, gewährleistet die vertikale Ausrichtung ein Höchstmaß an Strukturstabilität beim Trennen großer Materialquerschnitte. In der Luft- und Raumfahrtindustrie erfordert das Schneiden großer, komplexer Schmiedeteile aus anspruchsvollen Superlegierungen häufig die einzigartigen Handhabungsmöglichkeiten einer Hochleistungsbandsäge in vertikaler Konfiguration. Obwohl diese Maschinen möglicherweise nicht die gleiche Rohdurchsatzgeschwindigkeit wie eine horizontale Bandsäge für Stangenmaterial bieten, sind sie aufgrund ihrer strukturellen Integrität und ihrer Fähigkeit, Materialbreite und -höhe zu handhaben, von unschätzbarem Wert. Die vertikale Doppelsäulen-Bandsäge bietet die nötige Stabilität für präzise Schnitte in Materialgrößen, die kleinere Maschinen einfach überfordern würden, und sichert ihre Position als spezialisiertes, unverzichtbares industrielles Bandsägenwerkzeug.

Automatische CNC-Doppelständer-Bandsägemaschinen

Die integration of Computer Numerical Control (CNC) technology transforms the double column band saw from a powerful mechanical tool into a sophisticated, intelligent production unit. The CNC band saw is designed for maximum efficiency, minimizing manual intervention and maximizing repeatability. The "automatic" descriptor signifies that the entire sequence—from material feeding and clamping to cutting, blade retraction, and re-feeding—is executed autonomously under the precise command of a programmed controller. This control system allows the operator to input parameters such as cut length, batch quantity, material grade, and even preferred chip-load, enabling the machine to dynamically adjust its speed and feed rates throughout the cut.

Die precision of the dual column band saw structure is the perfect complement to CNC automation. Because the machine’s physical structure is inherently rigid, the microscopic commands from the CNC controller are accurately translated into physical movement without deflection. This means the CNC band saw can achieve cutting accuracies and repeatability far beyond what is possible with manual or semi-automatic controls. Key features include servo-driven shuttle vises for extremely accurate material indexing, diagnostic systems that monitor blade tension and motor load, and advanced software for optimizing nested cuts or material yield. For facilities involved in high-volume production of identical parts, such as fasteners, hydraulic components, or bushings, the CNC band saw is mandatory. It facilitates true automatic metal cutting, ensuring every part in a batch of thousands is cut to the same tight tolerance, thereby significantly reducing waste and subsequent machining time. This level of automation is what distinguishes a modern industrial band saw and allows it to integrate seamlessly with automated material resource planning (MRP) and enterprise resource planning (ERP) systems, pushing manufacturing closer to the Industry 4.0 ideal.

Hydraulische Doppelständer-Bandsägemaschinen

Während alle Hochleistungs-Doppelsäulen-Bandsägemaschinen hydraulische Kraft für Schlüsselfunktionen wie Spannen und Materialindexierung nutzen, betont der Begriff „hydraulische Bandsäge“ oft die anspruchsvolle Rolle des hydraulischen Systems bei der Steuerung der Vorschubgeschwindigkeit des Sägekopfes. Dies ist der Mechanismus, der für die Bereitstellung der Schneidkraft verantwortlich ist. Bei einer Premium-Doppelsäulenbandsäge ist das Hydrauliksystem weit mehr als nur eine Quelle roher Gewalt; Es handelt sich um ein hochentwickeltes System aus Proportionalventilen, Druckwandlern und Dämpfern, das die Abwärtsbewegung des Sägekopfes äußerst subtil steuert.

Diese differenzierte Kontrolle ist von entscheidender Bedeutung, da sich die Schneideigenschaften von Metall ständig ändern. Der Widerstand ist hoch, wenn die Klinge zum ersten Mal in das Material eindringt, und er ändert sich dramatisch, wenn die Klinge einen variablen Querschnitt durchläuft. Ein präzises hydraulisches Bandsägesystem, häufig gekoppelt mit der Rückkopplungsschleife einer CNC-Bandsäge, kann den Vorschubdruck sofort anpassen, um eine optimale Spanlast auf den Sägeblattzähnen aufrechtzuerhalten. Dadurch wird sowohl eine Über- als auch eine Unterbelastung verhindert. Die flüssige, gedämpfte Bewegung des Hydrauliksystems sorgt für einen gleichmäßigen, gleichmäßigen Schnitt, was für die Minimierung von Vibrationen und die Verlängerung der Lebensdauer teurer Hartmetallblätter, die bei anspruchsvollen Metallschneidearbeiten mit Bandsägen eingesetzt werden, unerlässlich ist. Darüber hinaus treibt das Hydrauliksystem den robusten Spannmechanismus an und sorgt so dafür, dass das Material während des aggressiven Schneidvorgangs unverrückbar gehalten wird, was notwendig ist, damit die Stahlrahmen-Bandsäge ihr maximales Potenzial entfalten kann. Die Zuverlässigkeit und die reibungslose Kraftübertragung des hydraulischen Bandsägesystems sind die Grundlage für die Erzielung der hochpräzisen Ergebnisse, die von einer modernen Doppelsäulen-Bandsäge für den Hochleistungsschnitt erwartet werden. Die Synergie zwischen der physikalischen Steifigkeit und der hydraulischen Steuerung definiert die ultimative Leistungsfähigkeit der modernen Industriebandsäge.

Wichtige Merkmale, die bei Hochleistungs-Doppelsäulenbandsägen zu berücksichtigen sind

Bei der Investition in eine Doppelsäulen-Bandsäge müssen potenzielle Käufer nicht nur auf Größe und Leistung achten. Der wahre Wert und die Effizienz einer Doppelsäulen-Bandsäge liegen im synergetischen Zusammenspiel ihrer integrierten Funktionen. Diese Eigenschaften bestimmen die tatsächliche Kapazität der Maschine zum automatischen Metallschneiden, ihre anhaltende Präzision und ihre allgemeine Betriebslebensdauer in einer anspruchsvollen Schwerlast-Bandsägenumgebung. Durch die Auswahl der richtigen Funktionskombination wird sichergestellt, dass die Maschine perfekt auf den Fertigungsablauf, die Materialeigenschaften und die gewünschten Produktionsmengen abgestimmt ist.

Schnittkapazität

Die Schnittleistung ist die wichtigste Spezifikation, die eine Doppelsäulen-Bandsäge definiert und sorgfältig bewertet werden muss. Diese Metrik wird durch die maximalen Abmessungen definiert, die die Maschine physisch aufnehmen und schneiden kann. Die Kapazität steht in direktem Zusammenhang mit dem Abstand zwischen den beiden Stützsäulen und den vertikalen Bewegungsgrenzen des Sägekopfes. Aufgrund der Eigensteifigkeit der beiden Säulen und der massiven Bandsägenkonstruktion mit Stahlrahmen sind diese Maschinen ausdrücklich für die Bearbeitung von Knüppeln, Schmiedestücken und Bündeln konzipiert, deren genaue Bearbeitung mit Einsäulensägen strukturell unmöglich wäre.

Bei industriellen Bandsägenanwendungen kommt es bei der Kapazität nicht nur auf die physische Größe an; Es geht darum, die Genauigkeit über diese maximale Dimension hinweg aufrechtzuerhalten. Eine Maschine mit einer Kapazität von 30 Zoll muss eine Schnittfläche liefern, die über die gesamte Breite von 30 Zoll senkrecht und flach ist. Dies erfordert den extremen Widerstand gegen Durchbiegung, den nur die Doppelsäulen-Bandsägenarchitektur bieten kann. Darüber hinaus bestimmt die maximale Schnittleistung häufig die erforderliche Leistung des Messerantriebsmotors und die entsprechende Größe des Messers. Eine Maschine mit größerer Kapazität erfordert ein breiteres, dickeres Sägeblatt, um die Stabilität aufrechtzuerhalten. Dies erfordert eine robustere Motorleistung und einen stärkeren Antriebsstrang, um die erhöhte Schnittlast und den Reibungswiderstand zu bewältigen. Bei der Bewertung von Modellen ist es wichtig, den tatsächlichen Arbeitsbereich und nicht nur den theoretischen maximalen Abstand zu berücksichtigen. Eine geringfügige Überdimensionierung der Kapazität kann auch wertvolle Flexibilität für zukünftige Materialanforderungen oder die Zubereitung ungewöhnlich geformter Stoffe bieten.

Klingengeschwindigkeit

Die Klingengeschwindigkeit, die typischerweise in Oberflächenfuß pro Minute (SFM) oder Metern pro Minute gemessen wird, ist ein entscheidender Parameter, der die Schneideffizienz und die Langlebigkeit der Klinge bestimmt. Diese Funktion muss einstellbar und präzise gesteuert werden können, da die optimale Schnittgeschwindigkeit je nach Härte, Zusammensetzung und thermischen Eigenschaften des Materials stark variiert. Weiche Materialien wie Aluminium und Nichteisenlegierungen erfordern beispielsweise eine hohe SFM, um eine effiziente Spanbildung zu erreichen, während zähe, hitzebeständige Materialien wie Werkzeugstähle, Titan und Nickel-Superlegierungen deutlich langsamere, kontrolliertere Geschwindigkeiten erfordern, um übermäßigen Wärmeaufbau, Mikroschweißen und vorzeitigen Klingenverschleiß zu verhindern.

Moderne CNC-Bandsägemaschinen nutzen fortschrittliche Frequenzumrichter (VFDs), die in die Hauptmotorsteuerung integriert sind. Dies ermöglicht eine sofortige, stufenlose Einstellung der Klingengeschwindigkeit, sodass der Bediener das SFM genau auf die zu schneidende Legierung abstimmen kann. Hochwertige Bandsägenmodelle zum Metallschneiden verfügen außerdem über eine Rückkopplung mit geschlossenem Regelkreis, bei der das Steuersystem die Belastung des Motors überwachen und den SFM anpassen kann, um eine optimale Leistung aufrechtzuerhalten, insbesondere beim Übergang zwischen der Mitte und dem Rand eines großen Knüppels, wenn sich die Schnittbedingungen ändern. Die Fähigkeit, die Klingengeschwindigkeit genau an den Schnittwiderstand anzupassen, ist von grundlegender Bedeutung für die Maximierung der Klingenlebensdauer und die Verkürzung der Gesamtschneidzeit. Damit ist diese Funktion eine Schlüsselkomponente für effizientes und kostengünstiges automatisches Metallschneiden.

Klingengröße

Die specifications of the saw blade are intrinsically linked to the machine's structural capability and cutting performance. In a double column band saw, the structural rigidity allows for the use of wider and thicker blades, often exceeding 2 inches in width. Blade width is directly proportional to its beam strength; a wider blade is more resistant to the lateral forces that cause twisting and deflection during a deep cut. This is vital for maintaining the perpendicularity of the cut across large cross-sections.

Die width and thickness of the blade are determined by the machine manufacturer and must be adhered to. Running a blade that is too narrow for a given machine and application will result in poor cut geometry and rapid failure, even on a dual column band saw. Furthermore, the choice between bimetal and solid carbide blades is dictated by the materials being cut. Carbide-tipped blades, necessary for extreme heavy-duty band saw applications on superalloys, require the ultimate stability provided by the steel frame band saw structure and precise blade guides. A quality industrial band saw will feature highly adjustable, robust blade guides located close to the material, ensuring that the wide, high-tension blade is stabilized just meters before entry, maximizing cutting accuracy and minimizing the micro-vibrations that degrade cut quality.

Kühlmittelsystem

Die coolant system is far more than a simple pump; it is a critical thermal management and chip evacuation system essential for efficient metal cutting band saw operations. Its primary functions are:

Kühlung: Ableitung der Reibungswärme aus der Schneidzone, wodurch metallurgische Schäden am Werkstück verhindert und die Härte der Sägeblattzähne erhalten bleibt.

Schmierung: Reduziert die Reibung zwischen der Klinge und dem Material und reduziert dadurch den Stromverbrauch und die Wärmeentwicklung.

Spanspülung: Spült die Späne aggressiv aus der Schnittfuge (dem Schnittschlitz) und verhindert so ein erneutes Schneiden der Späne, was die Lebensdauer der Klinge und die Schneideffizienz drastisch verringert.

Eine Hochleistungs-Doppelsäulenbandsäge verfügt über ein großvolumiges Flutkühlsystem mit häufig zwei Düsen, das sicherstellt, dass die Flüssigkeit den tiefsten Teil des Schnitts erreicht. Fortgeschrittenere Systeme, insbesondere solche, die das automatische Metallschneiden unterstützen, umfassen Spänefördersysteme, die die Späne automatisch aus dem Maschinenbecken entfernen und in einen externen Auffangbehälter ablegen. Diese kontinuierliche Spanabfuhr ist für den mannlosen Betrieb zwingend erforderlich und verhindert, dass Späne die Schneidzone verstopfen oder die hydraulischen Komponenten beschädigen. Durch die Integration einer CNC-Bandsäge kann auch das Mischen und Überwachen der Kühl-/Schmiermittelkonzentration automatisiert werden, wodurch eine optimale Leistung für verschiedene zu verarbeitende Materialien gewährleistet wird.

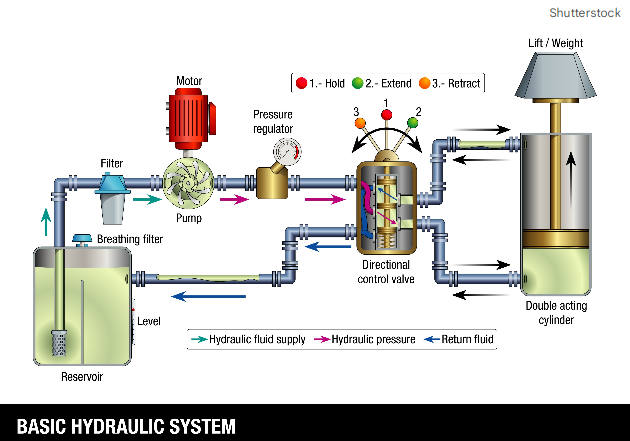

Hydrauliksystem

Die hydraulic system is the very heart of the hydraulic band saw's operational control and power delivery. Its significance in a dual column band saw cannot be overstated, as it governs three critical areas: clamping, material feeding, and saw head feed control. For the cutting process itself, the hydraulic system manages the downward movement of the saw head and thus the feed pressure applied to the blade.

Bei Premium-Modellen verfügt das System über proportionale Hydraulikventile und Drucksensoren, die im geschlossenen Regelkreis mit der CNC-Steuerung arbeiten. Dadurch kann das System die Vorschubgeschwindigkeit basierend auf dem Echtzeitwiderstand, auf den die Klinge trifft, sofort anpassen. Diese intelligente Steuerung sorgt für eine konstante, optimale Spanlast, ein Prinzip, das als konstante Vorschubdruckregelung bezeichnet wird. Diese Finesse bei der Kraftentfaltung ist entscheidend, um zu verhindern, dass die Klinge zu stark „beißt“, wenn sie mit dem Schnitt beginnt, oder abwürgt, wenn sie auf einen besonders harten Abschnitt trifft. Die sanfte, gedämpfte Bewegung eines gut konzipierten hydraulischen Bandsägesystems minimiert strukturelle Stöße und Vibrationen und trägt direkt zu einer hervorragenden Schnittqualität und einer längeren Werkzeuglebensdauer bei. Darüber hinaus sorgen die leistungsstarken hydraulischen Schraubstöcke dafür, dass das Material absolut fixiert bleibt, was für die Aufrechterhaltung der Genauigkeit bei aggressiven Hochleistungs-Bandsägen-Schnittzyklen unerlässlich ist.

CNC-Steuerung

Die Computer Numerical Control (CNC) system elevates the modern double column band saw to a true automated manufacturing platform. The CNC band saw is defined by its ability to execute complex cutting programs automatically, reducing reliance on constant operator oversight. A robust CNC controller offers a user-friendly interface for programming batch jobs, including multiple cut lengths from a single piece of stock, and managing material remnants efficiently.

Zu den Hauptfunktionen des CNC-Systems gehören:

Parameteroptimierung: Speichern und Abrufen von Schnittparametern für Hunderte verschiedener Materialien und Klingenkombinationen.

Diagnose-Feedback: Überwachen Sie kritische Betriebsparameter wie Blattspannung, Motorlast und Kühlmittelstände und stoppen Sie die Maschine automatisch, wenn unsichere Bedingungen erkannt werden.

Materialindizierung: Steuerung des Servo- oder hydraulischen Pendelschraubstocks, um das Material mit einer Genauigkeit im Mikrometerbereich vorwärts zu bewegen und so enge Toleranzen beim automatischen Metallschneiden sicherzustellen.

Vernetzung: Integration der industriellen Bandsäge in das Fabriknetzwerk, was eine Fernüberwachung, Leistungsdatenerfassung und Integration mit Bestands- und Produktionsplanungssystemen ermöglicht.

Die intelligence of the CNC band saw ensures high repeatability and minimal scrap generation, making the machine a highly efficient component of any modern steel frame band saw based metal processing facility.

Materialspannsystem

Die material clamping system is the foundation of cutting accuracy. No matter how rigid the double column band saw frame is, if the material moves during the cut, the finished piece will be inaccurate. Therefore, the clamping system must be exceptionally robust, stable, and precisely controlled. In a heavy-duty band saw, this system is almost universally hydraulic, providing massive clamping force.

Zu den Hauptkomponenten gehören der feste Schraubstock und der Shuttle-Schraubstock. Der Pendelschraubstock ist für das automatische Schneiden von Metall von entscheidender Bedeutung und fungiert als Materialzuführer, der das Material nach jedem Schnitt präzise vorwärts bewegt. Die Schraubstockbacken sollten so konstruiert sein, dass sie das Material von allen Seiten klemmen und so Stabilität gewährleisten, insbesondere beim Schneiden von gebündeltem Material oder ungewöhnlichen Formen. Moderne Systeme verfügen oft über eine Split-Vise-Funktion, die es ermöglicht, den Schraubstock nur teilweise zu öffnen, um den endgültigen Materialrest effizienter zu verwalten und so die Materialverschwendung zu minimieren. Die Integrität des Spannsystems ist es, die letztendlich die mechanische Kraft in einen präzisen und wiederholbaren Schnitt umsetzt und so die Rolle der Maschine als hochpräzise Bandsäge zum Metallschneiden festigt. Die Klemmkraft und die Positionierungsgenauigkeit müssen proportional zur Gesamtschnittleistung der Doppelsäulen-Bandsäge sein.
